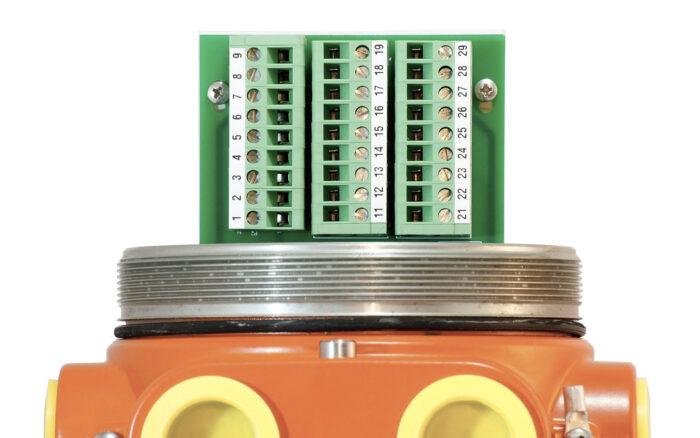

Извещатель пожарный пламени взрывозащищённый «СПАРК» ИП 329/330-20 УФ/ИК диапазона

Взрывозащищенный корпус
Инфракрасный датчик
Ультрафиолетовый датчик
Взрывозащищенная камера видеонаблюдения
Устойчив к экстремальным перепадам температур

Описание

Извещатель пожарный пламени взрывозащищённый «СПАРК» ИП 329/330-20 УФ/ИК (ультрафиолетового/инфракрасного) диапазона представляет собой развитие хорошо зарекомендовавшей себя линейки извещателей пламени ИП 329/330-20. В данную модель внесены конструктивные изменения, которые позволили снизить расходы на производство, увеличив при этом долю российской составляющей, с сохранением всех технических характеристик пожарного извещателя ИП 329/330-20.

Пожарный извещатель пламени «СПАРК» ИП 329/330-20 состоит из УФ и ИК датчиков и микропроцессорного контроллера управления, размещенных в едином взрывозащищенном корпусе.

Назначение

  • Применяется в комплексных автоматических системах пожарной сигнализации для сложных технологический объектов нефтяной, газовой, нефтеперерабатывающей, химической и нефтехимической промышленностей;
  • Применяется для обнаружения пламени жидких, газообразных и твердых углеводородов, металлов (магний);
  • Может применяться во взрывоопасных зонах.

Монтажное оборудование

Рекомендуемое количество оборудования для монтажа извещателя пожарного пламени взрывозащищённого «СПАРК» ИП 329/330-20 УФ/ИК диапазона указано в методике комплектации оборудования.

Сервисное оборудование

Перечь сервисного оборудования для извещателя пожарного пламени взрывозащищённого «СПАРК» ИП 329/330-20 УФ/ИК диапазона.

Сравнить
Версия для печати

Преимущества

  • Срабатывает на пламя углеводородов (жидких, газообразных и твердых) даже в присутствии помех от УФ или ИК излучений. Для формирования сигнала тревоги требуется одновременное срабатывание обоих сенсоров. Поскольку эти два чувствительных элемента контролируют разные спектры излучения, они практически не имеют ложных срабатываний;
  • Дальность обнаружения пламени до 64 м (в зависимости от выбранной чувствительности);
  • Имеет возможность включения дополнительных режимов фильтрации помех для регулярно прерывающегося сигнала и электродуги;
  • Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
  • Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции обогрева оптики с интеллектуальным управлением;
  • Оборудован системой автоматического и ручного контроля чистоты оптического канала (функция ОН) с настраиваемым периодом опроса;
  • Доступны модели с взрывозащищенной видеокамерой.

Технические характеристики

Напряжение электропитания от 18 до 30 В постоянного тока (номинальное – 24 В)
Потребляемая мощность стандартная в дежурном режиме – 2,8 Вт (без подогрева),
в режиме «пожар» – 4,8 Вт (без подогрева)
Потребляемая мощность для моделей с видеокамерой в дежурном режиме – 5,6 Вт (без подогрева),
в режиме «пожар» – 7,6 Вт (без подогрева)
Потребляемая мощность для моделей с видеокамерой с включенным подогревом оптики не более 15,6 Вт
Диапазон спектральной чувствительности УФ – от 0,185 до 0,245 мкм,
ИК – от 4,2 до 4,7 мкм
4 настраиваемых уровня чувствительности низкая,
средняя,
высокая,
очень высокая
Соответствие чувствительности к пламени тестовых очагов ТП-5 и ТП-6 по ГОСТ Р 53325-2012 1-му классу (25 м) при чувствительности «очень высокая», «высокая»,
2-му классу (17 м) при чувствительности «средняя»,
3-му классу (12 м) при чувствительности «низкая»
Угол обзора детектора 90°
Температурный диапазон эксплуатации стандартная модель: –60...+75°С,
высокотемпературная модель: –60...+125°С,
модель с видеокамерой: –20...+70°С
Маркировка взрывозащиты 1Eх d IIС T6/Т5/Т4 Gb X
Степень защиты оболочкой IP66

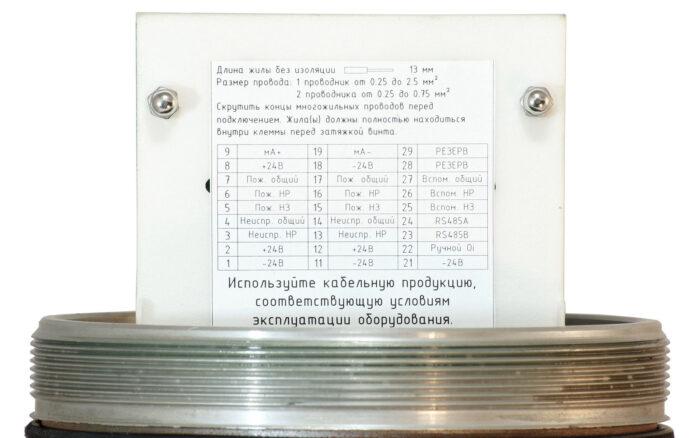

Выходы (в зависимости от модификации) реле пожара,
реле неисправности,
дополнительное реле,
RS-485 MODBUS,
токовый выход 4–20 мА (по заказу),
LON-интерфейс1 (по заказу);
Подогрев оптики Да
Количество отверстий для кабельных вводов 4 с резьбой М25
Количество отверстий для кабельных вводов у модели с видеокамерой 3 с резьбой М25
Материал корпуса Алюминий
Срок службы 15 лет
Гарантия 3 года

Модификации «СПАРК» ИП 329/330-20

А1 реле, t-ра эксплуатации от -60 до +75 °С
А1-1 реле, t-ра эксплуатации от -60 до +125 °С
А1-2 реле, t-ра эксплуатации от -20°С до +70°С, видеокамера «СПАРК»
А2 реле, выход 4-20 мА, t-ра эксплуатации от -60°С до +75°С
А2-2 реле, выход 4-20 мА, t-ра эксплуатации от -20°С до +70°С, видеокамера «СПАРК»
А3 LON-интерфейс, t-ра эксплуатации от -60°С до +75°С
А3-2 LON-интерфейс, t-ра эксплуатации от -20°С до +70°С, видеокамера «СПАРК»

Примечание

  1. Адресные модели извещателей с LON-интерфейсом предназначены для работы в системе обеспечения пожарной и газовой безопасности Eagle Quantum Premier, либо с контроллером систем пожарной автоматики «СПАРК-EQP». Адресные модели извещателей не имеют релейных выходов, выхода 4-20мА и интерфейса RS-485 (MODBUS). Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.
Вы можете купить извещатель пожарный пламени взрывозащищенный «СПАРК» ИП 329/330-20 УФ/ИК диапазона в компании АО «Спецпожинжиниринг». Извещатель пожарный пламени взрывозащищенный «СПАРК» ИП 329/330-20 УФ/ИК диапазона: описание, преимущества, назначение, технические характеристики, модификации, документация, сертификаты, монтажное оборудование и сервисное оборудование.
