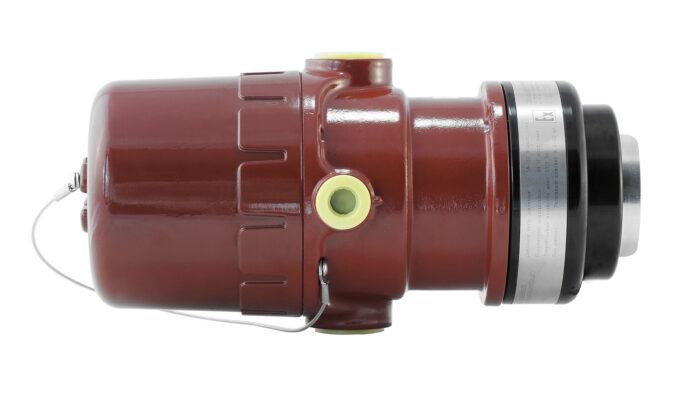

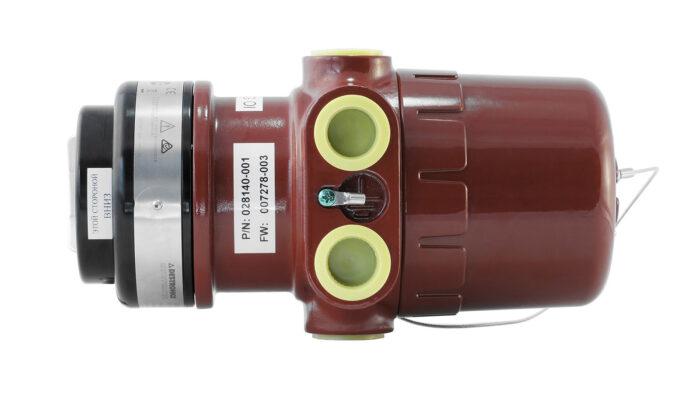

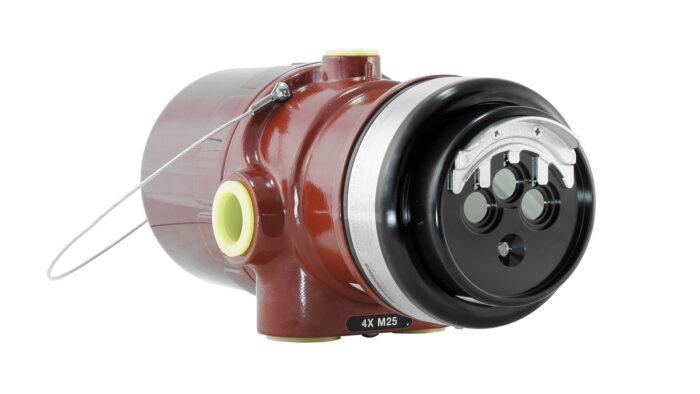

Извещатель пожарный пламени взрывозащищенный X3302 ИК диапазона для обнаружения горения водорода
Описание
Унифицированный инфракрасный (ИК) пожарный извещатель пламени Det-tronics X3302 представляет собой прибор, состоящий из трехчастотного ИК датчика и микропроцессорного контроллера управления, размещенных в едином взрывозащищенном корпусе.
Назначение
- Предназначен для обнаружения невидимых очагов пожаров, вызванных горением водорода и других газов и соединений выделяющих при горении в основном водяные пары;
- Может применяться во взрывоопасных зонах;
- Идеально подходит для применения в жестких условиях окружающей среды, в зонах, где возможно присутствие дуговой электросварки, молний или высоких концентраций паров, ослабляющих ультрафиолетовое излучение.
Монтажное оборудование
Мы предлагаем только самое необходимое и наиболее качественное монтажное оборудование.
Рекомендуемое количество оборудования для монтажа извещателя пожарного пламени взрывозащищённого Det-tronics Х3302 ИК диапазона для обнаружения горения водорода указано в руководстве по эксплуатации.
Сервисное оборудование
Перечь сервисного оборудования для извещателя пожарного пламени взрывозащищённого Det-tronics Х3302 ИК диапазона для обнаружения горения водорода.
Поделиться
Версия для печати
АО «Спецпожинжиниринг» осуществляет модульный/элементный ремонт оборудования Det-Tronics. На все восстановленные модули распространяется гарантия в 12 месяцев со дня отгрузки потребителю, а срок службы оборудования продлевается на 24 месяца. Продолжительность ремонтных работ от 60 дней.
Преимущества
- Без ложного срабатывания распознает возгорание в присутствии модулированного излучения черного тела (например, нагревателя, печи, турбины);
- Дальность обнаружения пламени до 30,5 м (в зависимости от выбранной чувствительности);
- Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
- Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции обогрева оптики с возможностью ручной настройки режима работы;
- Оборудован системой автоматического и ручного контроля чистоты оптического канала (функция ОН) с настраиваемым периодом опроса;
- Оснащен встроенной системой регистрации данных — до 1 000 событий общего характера и 500 сигналов пожара.
Технические характеристики
| Напряжение электропитания | от 18 до 30 В постоянного тока (номинальное – 24 В) |
| Потребляемая мощность стандартная | в дежурном режиме – 4,0 Вт (без подогрева), в режиме «пожар» – 5,2 Вт (без подогрева) |
| Потребляемая мощность с включенным подогревом оптики | не более 17,0 Вт (при 30 В) |
| 4 настраиваемых уровня чувствительности | низкая, средняя, высокая, очень высокая |
| Соответствие чувствительности к пламени тестовых очагов ТП-5 и ТП-6 по ГОСТ Р 53325-2012 | 1-му классу (25 м) при чувствительности «очень высокая», «высокая», 2-му классу (17 м) при чувствительности «средняя», 3-му классу (12 м) при чувствительности «низкая» |
| Угол обзора детектора | 90° |
| Температурный диапазон эксплуатации | модель с взрывонепроницаемой оболочкой и защитой вида e: –50...+60°С (T6), –50...+75°С (T5); модель с взрывонепроницаемой оболочкой: –55...+60°С (T6), –55...+75°С (T5), –55...+125°С (T4) |
| Маркировка взрывозащиты | 2EхdeIIСT6/Т5; 1EхdIIСT6/Т5/Т4 |
| Степень защиты оболочкой | IP66 |
| Выходы (в зависимости от модификации) | реле пожара, реле неисправности, дополнительное реле, RS-485 Modbus, токовый выход 4–20 мА (по заказу), HART (по заказу), LON-интерфейс1 (по заказу); |
| Подогрев оптики | Да |
| Количество отверстий для кабельных вводов | 4 с резьбой М25 или 3/4 дюйма NPT |
| Материал корпуса | Алюминий или сталь |
| Срок службы | 15 лет |
| Гарантия | 5 лет |
Модификации Det-tronics Х3302
Необходимое наименование Det-tronics Х3302 формируется по типу каскадных таблиц. Каждая следующая группа является дополнительными модификациями к предыдущим. Последовательное прохождение обязательно. К примеру, Det-tronics Х3302-A-4M-13-R-2.
| Модель | |
| Х3302 | Извещатель пожарный пламени инфракрасный |
| Материал | |
| A | Алюминий |
| S | Нержавеющая сталь |
| Кабельный ввод | |
| 4M | 4 порта, М25 |
| 4N | 4 порта, 3/4 дюйма NPT |
| Выходные сигналы | |
| 11 | Релейный |
| 13 | Релейный и 4-20 мА |
| 14 | Адресный, для работы в системе EQP |
| 15 | Релейный и импульсный2 |
| 23 | Релейный и 4-20 мА, HART |
| Сертификация | |
| R | Российская |
| SR | Российская + SIL 2 |
| Классификация | |
| 1 | Взрывозащита Ex d e |
| 2 | Взрывозащита Ex d |
Примечание
- Адресные модели извещателей с LON-интерфейсом предназначены для работы в системе обеспечения пожарной и газовой безопасности EQP, либо с контроллером систем пожарной автоматики «СПАРК-EQP». Адресные модели извещателей не имеют релейных выходов, выхода 4-20мА и интерфейса RS-485 (MODBUS).
- Импульсный выход для подключения к контроллерам использующих импульсные сигналы для опроса извещателей. Например, контроллеры R7404, R7494, R7505, R7595.
