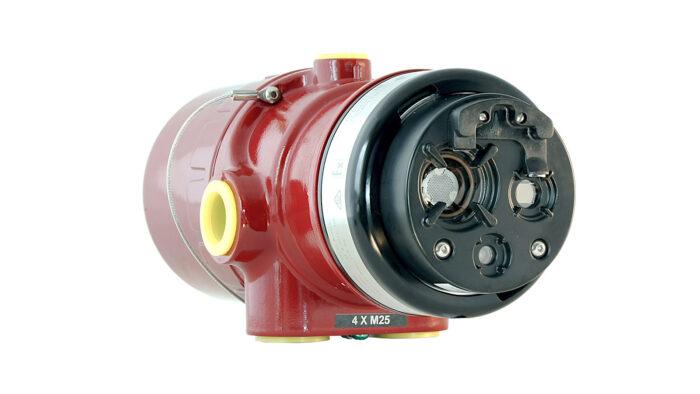

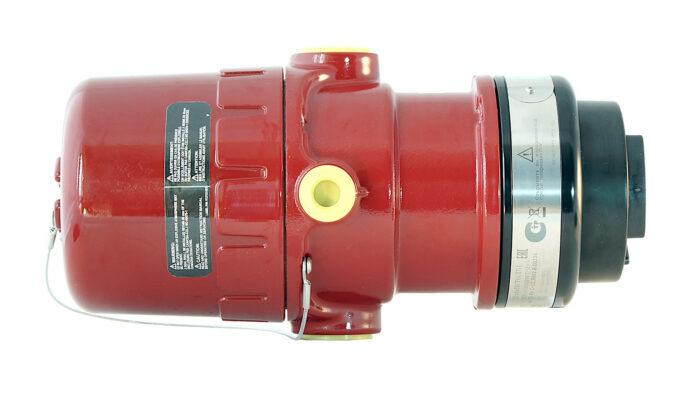

Извещатель пожарный пламени взрывозащищенный X5200 УФ/ИК диапазона

Взрывозащищенный корпус
Инфракрасный датчик
Ультрафиолетовый датчик
Взрывозащищенная камера видеонаблюдения
Устойчив к экстремальным перепадам температур
HART-протокол

Описание

Унифицированный ультрафиолетовый/инфракрасный (УФ/ИК) пожарный извещатель пламени Det-tronics X5200 представляет собой прибор, состоящий из УФ и ИК датчиков микропроцессорного контроллера управления, размещенных в едином взрывозащищенном корпусе.

Назначение

  • Применяется в комплексных автоматических системах пожарной сигнализации для сложных технологический объектов нефтяной, газовой, нефтеперерабатывающей, химической и нефтехимической промышленностей;
  • Применяется для обнаружения пламени жидких, газообразных и твердых углеводородов, металлов (магний);
  • Может применяться во взрывоопасных зонах.

Монтажное оборудование

Мы предлагаем только самое необходимое и наиболее качественное монтажное оборудование.

Рекомендуемое количество оборудования для монтажа извещателя пожарного пламени взрывозащищённого Det-tronics Х5200 УФ/ИК диапазона указано в руководстве по эксплуатации.

Сравнить
Версия для печати

Преимущества

  • Срабатывает на пламя углеводородов (жидких, газообразных и твердых) даже в присутствии помех от УФ или ИК излучений;
  • Срабатывает на пламя углеводородов (жидких, газообразных и твердых) даже в присутствии УФ или ИК помех. Для формирования сигнала «пожар» требуется одновременное срабатывание обоих датчиков. Поскольку эти два чувствительных элемента контролируют разные спектры излучения, они практически не имеют УФ и ИК источников ложного срабатывания;
  • Дальность обнаружения пламени до 64 м (в зависимости от выбранной чувствительности);
  • Устойчив к воздействию ветра, дождя и экстремальных перепадов температуры и давления;
  • Обладает повышенной устойчивостью к влаге и образованию наледи благодаря функции подогрева оптики;
  • Оборудован системой автоматического и ручного контроля оптического канала (функция ОН);
  • Оснащен встроенной системой регистрации данных — до 1 000 событий общего характера и 500 сигналов пожара;
  • Доступны модели с взрывозащищенной видеокамерой.

Технические характеристики

Напряжение электропитания от 18 до 30 В постоянного тока (номинальное – 24 В)
Потребляемая мощность стандартная в дежурном режиме – 2,8 Вт (без подогрева),
в режиме «пожар» – 4,8 Вт (без подогрева)
Потребляемая мощность для моделей с видеокамерой в дежурном режиме – 5,6 Вт (без подогрева),
в режиме «пожар» – 7,6 Вт (без подогрева)
Потребляемая мощность для моделей с видеокамерой с включенным подогревом оптики не более 15,6 Вт
Диапазон спектральной чувствительности УФ – от 0,185 до 0,245 мкм,
ИК – от 4,2 до 4,7 мкм
4 настраиваемых уровня чувствительности низкая,
средняя,
высокая,
очень высокая
Соответствие чувствительности к пламени тестовых очагов ТП-5 и ТП-6 по ГОСТ Р 53325-2012 1-му классу (25 м) при чувствительности «очень высокая», «высокая»,
2-му классу (17 м) при чувствительности «средняя»,
3-му классу (12 м) при чувствительности «низкая»
Угол обзора детектора 90°
Температурный диапазон эксплуатации 1 Eх d IIС T6/Т5: –55...+75°С,
2 Eх de IIС T6/Т5: –50...+60°С,
модель с видеокамерой xWatch X7050: –40...+75°С/+60°С (в соответствии с температурным классом извещателя пламени)
Маркировка взрывозащиты 1 Eх d IIС T6/Т5,
2 Eх de IIС T6/Т5,
Ex tb IIIC T80 °С Db
Степень защиты оболочкой IP66
Выходы (в зависимости от модификации) реле пожара,
реле неисправности,
дополнительное реле,
RS-485 Modbus,
токовый выход 4–20 мА (по заказу),
HART1 (по заказу),
LON-интерфейс2 (по заказу);
Подогрев оптики Да
Количество отверстий для кабельных вводов 4 с резьбой М25 или 3/4 дюйма NPT
Количество отверстий для кабельных вводов у модели с видеокамерой 3 с резьбой М25 или 3/4 дюйма NPT
Материал корпуса Алюминий или сталь
Срок службы 15 лет
Гарантия 3 года

Модификации Det-tronics Х5200

Необходимое наименование Det-tronics Х5200 формируется по типу каскадных таблиц. Каждая следующая группа является дополнительными модификациями к предыдущим. Последовательное прохождение обязательно. К примеру, Det-tronics Х5200-A-4M-13-R-2.

Модель Описание
Х5200 Извещатель пожарный пламени ультрафиолетовый/инфракрасный
Х5200G Извещатель пожарный пламени ультрафиолетовый/инфракрасный (не содержит kr85)
Материал
A Алюминий
S Нержавеющая сталь
Кабельный ввод
4M 4 порта, М25
4N 4 порта, 3/4 дюйма NPT
Выходные сигналы
11 Релейный, RS-485 Modbus
13 Релейный и 4-20 мА, RS-485 Modbus
14 Адресный, для работы в системе EQP
15 Релейный и импульсный
23 Релейный и 4-20 мА, HART
Сертификация
R Российская
SR Российская + SIL 2
Классификация
1 Взрывозащита Ex d e
2 Взрывозащита Ex d

Примечание

  1. HART порт является действующим, но конфигурация извещателя при сбросе питания или после перезагрузки будет автоматически загружена из памяти контроллера EQP (Eagle Quantum Premier), независимо от того что было сконфигурировано по протоколу HART. Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.
  2. Адресные модели извещателей с LON-интерфейсом предназначены для работы в системе обеспечения пожарной и газовой безопасности EQP, либо с контроллером систем пожарной автоматики «СПАРК-EQP». Адресные модели извещателей не имеют релейных выходов, выхода 4-20мА и интерфейса RS-485 (MODBUS). Конфигурация всех устройств в адресной системе должна выполняться с помощью программного пакета S3, с последующей загрузкой в память контроллера EQP.
